【FR Configurator2】Đọc thông số biến tần
Hướng dẫn cách đọc thông số biến tần Mitsubishi Electric bằng phần mềm FR Configurator2.
1. Điều kiện thực hiện
Bài viết này được thực hiện trên điều kiện sau:
- FR Configurator2: Ver1.24A
- Thiết bị sử dụng: FR-E820-1 0.2K-1
2. Quy trình

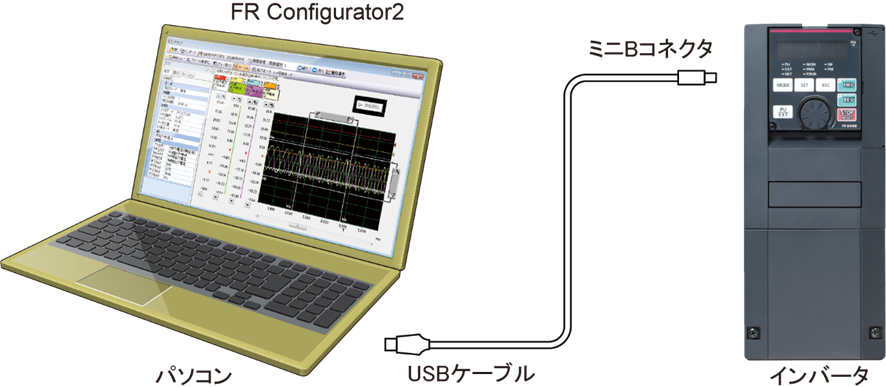

※ Kết nối PC với biến tần
Kết nối PC với biến tần bằng cáp USB.

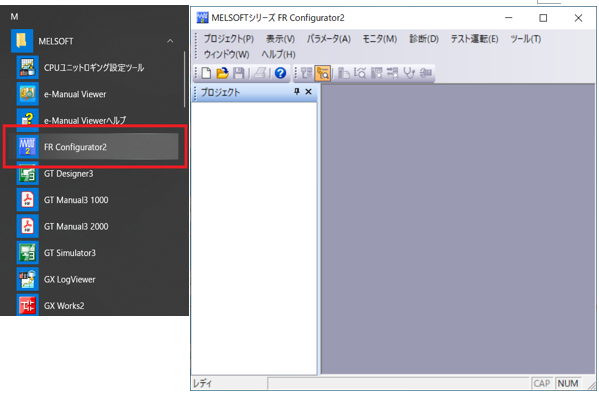

※ Khởi động FR Configurator2
Nếu đã cài đặt, bạn sẽ tìm thấy FR Configurator2 trong thư mục MELSOFTở menu Start.
※ Cài đặt loại biến tần

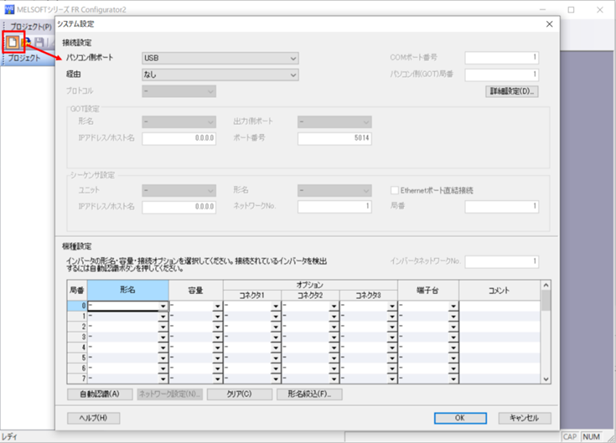

① Nhấp vào biểu tượng "新規作成" để mở màn hình "システム設定

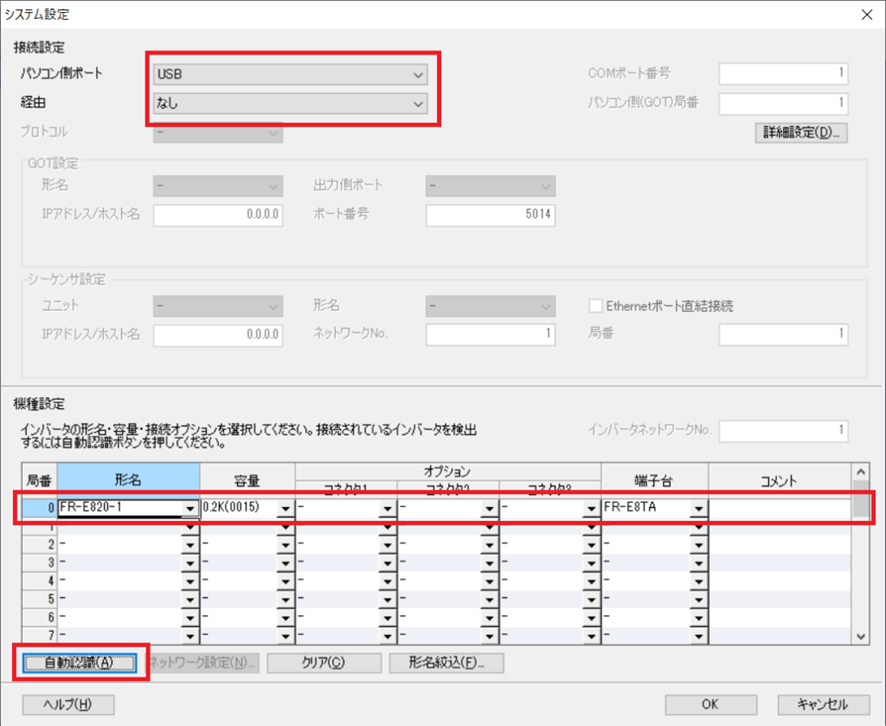

② Trong "システム設定", chọn "パソコン側ポート"là "USB" (do sử dụng cáp USB).
③ Để cài đặt loại biến tần, bạn có thể:
Nhập thủ công "型名"và "容量".
Hoặc nhấn nút "自動認識"để FR Configurator2 tự động tìm và điền thông tin.
④ Sau khi cài đặt, nhấn nút "OK".
Lưu ý: Nếu phiên bản FR Configurator2 quá cũ, có thể phần mềm sẽ không nhận diện được các loại biến tần mới. Hãy cài và sử dụng phiên bản mới nhất nhé @@
※Đọc thông số biến tần
① Sau khi cài đặt xong, biến tần đã được thêm vào mục "プロジェクト"ở phía bên trái màn hình.

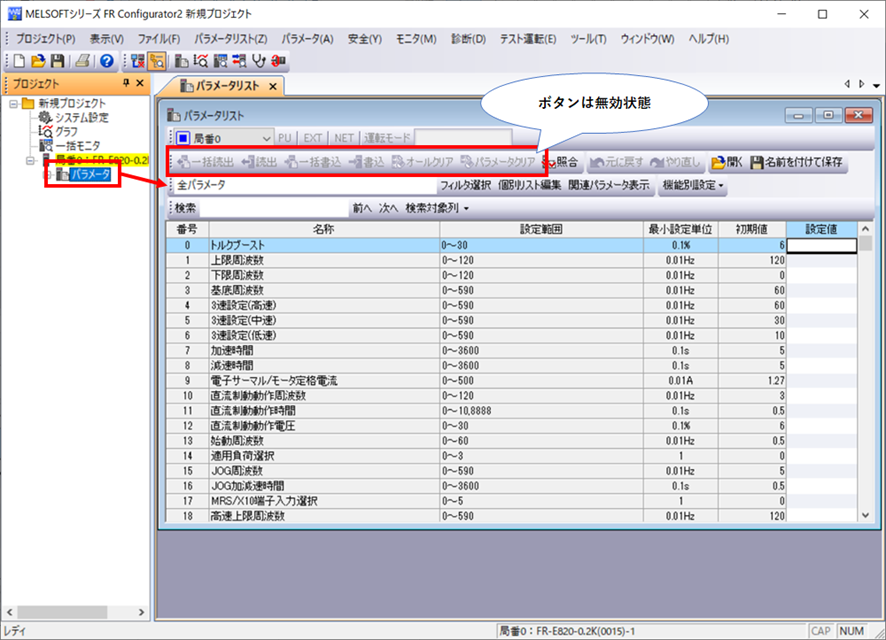

② Nhấp đúp vào "パラメータ"để hiển thị danh sách thông số.
Lúc này, các nút như "一括読出"(đọc tất cả) hoặc "読出"(đọc 1 thông số đang chọn)sẽ chưa cho phép thực hiện.

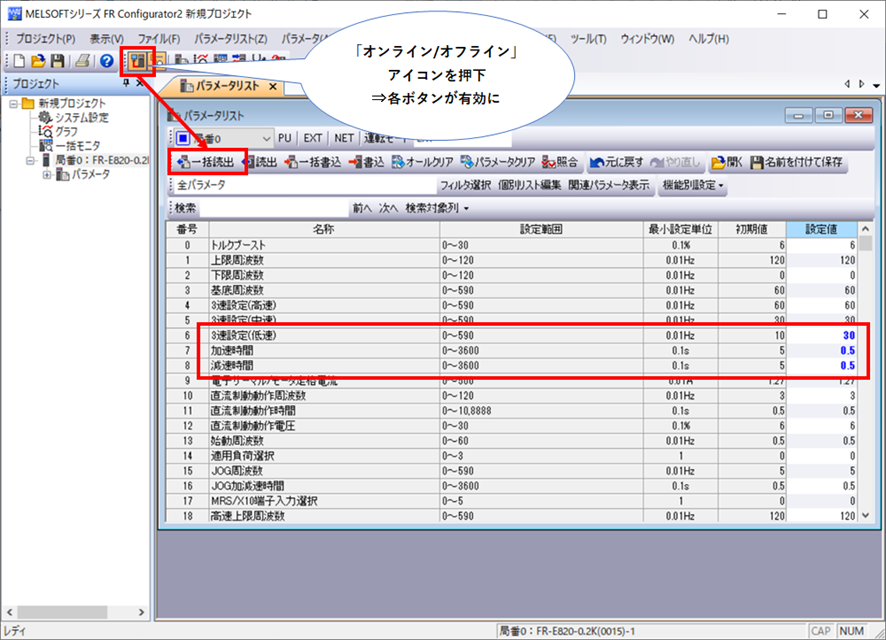

③ Nhấp vào biểu tượng "オンライン/オフライン"để kết nối PC với biến tần. Sau khi kết nối, các chức năng đọc và ghi sẽ được thực hiện.
④ Nhấn nút "一括読出"để tải toàn bộ thông số từ biến tần.
⑤Trong danh sách thông số đã đọc:
Những thông số có sự khác biệt giữa "Giá trị ban đầu" và "Giá trị cài đặt" sẽ được hiển thị bằng chữ đậm màu xanh dương.
3. Tổng kết
Bài viết đã hướng dẫn cách đọc thông số biến tần Mitsubishi Electric bằng phần mềm FR Configurator2.
Khi cần gửi danh sách thông số biến tần, việc kiểm tra từng thông số bằng cách sử dụng núm xoay trên bảng điều khiển của biến tần dễ dẫn đến sai hoặc bỏ sót. Phương pháp đọc hàng loạt này cho phép thu thập toàn bộ thông số một cách nhanh chóng, đồng thời hiển thị rõ ràng các thông số đã được thay đổi, giúp công việc trở nên tiện lợi và chính xác hơn.
Nếu có thắc mắc hay đóng góp ý kiến vui lòng nhắn tin cho chúng mình tại page bên dưới nhé.
https://www.facebook.com/VIJAAU
Cảm ơn sự quan tâm theo dõi của mọi người và hẹn gặp lại ở nội dung tiếp theo @@
