Sơ Đồ Mạch Điện: Hành Trang Cơ Bản Cho Người Mới

Chào các bạn! Nếu bạn đã từng nhìn vào một sơ đồ mạch điện và cảm thấy như đang lạc vào một mê cung với những đường nét, ký hiệu rối rắm, thì đừng lo, tôi cũng đã từng như vậy!

Lúc mới bắt đầu tìm hiểu về điện,  mọi thứ thật phức tạp , nhưng  nếu bạn nắm vài nguyên tắc cơ bản và một chút kiên nhẫn, bạn hoàn toàn có thể “giải mã” được sơ đồ mạch điện. Hôm nay, tôi muốn chia sẻ với bạn cách tiếp cận để đọc và hiểu sơ đồ mạch điện một cách dễ dàng hơn, từ những điều cơ bản nhất đến các mạch phức tạp . Cùng bắt đầu nào!

1. Sơ đồ mạch điện là gì và tại sao nó quan trọng?

Sơ đồ mạch điện giống như một bản đồ dẫn đường cho các kỹ sư điện. Nó cho bạn biết cách các thành phần trong hệ thống điện được kết nối và hoạt động với nhau. Hiểu đơn giản sơ đồ mạch điện là cách dòng điện di chuyển từ nguồn đến các thiết bị .

Có nhiều loại sơ đồ mạch điện, ví dụ như:

• Sơ đồ hệ thống: Tổng quan về toàn bộ hệ thống.
• Sơ đồ một sợi: Đơn giản hóa, chỉ vẽ một đường đại diện cho dòng điện.
• Sơ đồ nhiều sợi: Chi tiết hơn, thường dùng cho mạch động lực.
• Sơ đồ đấu nối: Dùng cho mạch điều khiển, chi tiết về cách đâu nối.

Trong bài này, chúng ta sẽ tập trung vào sơ đồ nhiều sợi (cho mạch động lực) và sơ đồ đấu dây mở rộng (cho mạch điều khiển). Để hiểu được chúng, bạn cần biết các ký hiệu, cách dòng điện hoạt động, và cách các thành phần trong mạch “nói chuyện” với nhau. Đừng lo nếu bạn chưa quen, chúng ta sẽ đi từng bước một!

2. Các thành phần chính trong hệ thống điện và ký hiệu của chúng

Để đọc sơ đồ mạch điện, bạn cần làm quen với các thành phần chính trong hệ thống và vai trò của chúng. Tôi chia chúng thành 4 nhóm chính để dễ hiểu:

a. Nguồn điện và thiết bị biến đổi

• Nguồn điện: Đây là nơi cung cấp năng lượng, như pin, acquy, máy phát, hay lưới điện.
• Thiết bị biến đổi: Bao gồm máy biến áp (thay đổi điện áp) hoặc bộ chỉnh lưu (chuyển dòng xoay chiều AC thành dòng một chiều DC).

b. Khí cụ điện

Khí cụ điện là các thiết bị phụ trợ, hỗ trợ mạch hoạt động trơn tru. Tôi chia nhỏ thành 5 nhóm:

• Đóng cắt: Công tắc, cầu dao, aptomat (CB), contactor – dùng để bật/tắt mạch.
• Bảo vệ: Cầu chì, rơ-le nhiệt, CB – bảo vệ mạch khỏi quá tải hoặc ngắn mạch.
• Điều khiển: Rơ-le trung gian, contactor – giúp tự động hóa hoạt động của thiết bị.
• Đo lường: Ampe kế, vôn kế, công tơ điện – đo các thông số như dòng điện, điện áp.
• Tín hiệu: Đèn báo, còi – báo hiệu trạng thái của mạch.

c. Thiết bị tiêu thụ

Đây là các thiết bị sử dụng điện năng để hoạt động, như động cơ, đèn chiếu sáng, hoặc lò sưởi.

d. Hệ thống dây dẫn và kết nối

• Dây điện, cáp, thanh cái: Truyền dẫn điện năng từ nguồn đến các thiết bị.
• Cầu đấu: Giúp kết nối các thành phần một cách an toàn và chắc chắn.

Mẹo nhỏ: Khi nhìn sơ đồ, hãy cố gắng xác định đâu là nguồn điện, đâu là tải, và đâu là khí cụ điện. Điều này giúp bạn hình dung dòng điện chảy như thế nào trong mạch.

Ký hiệu trong sơ đồ mạch điện

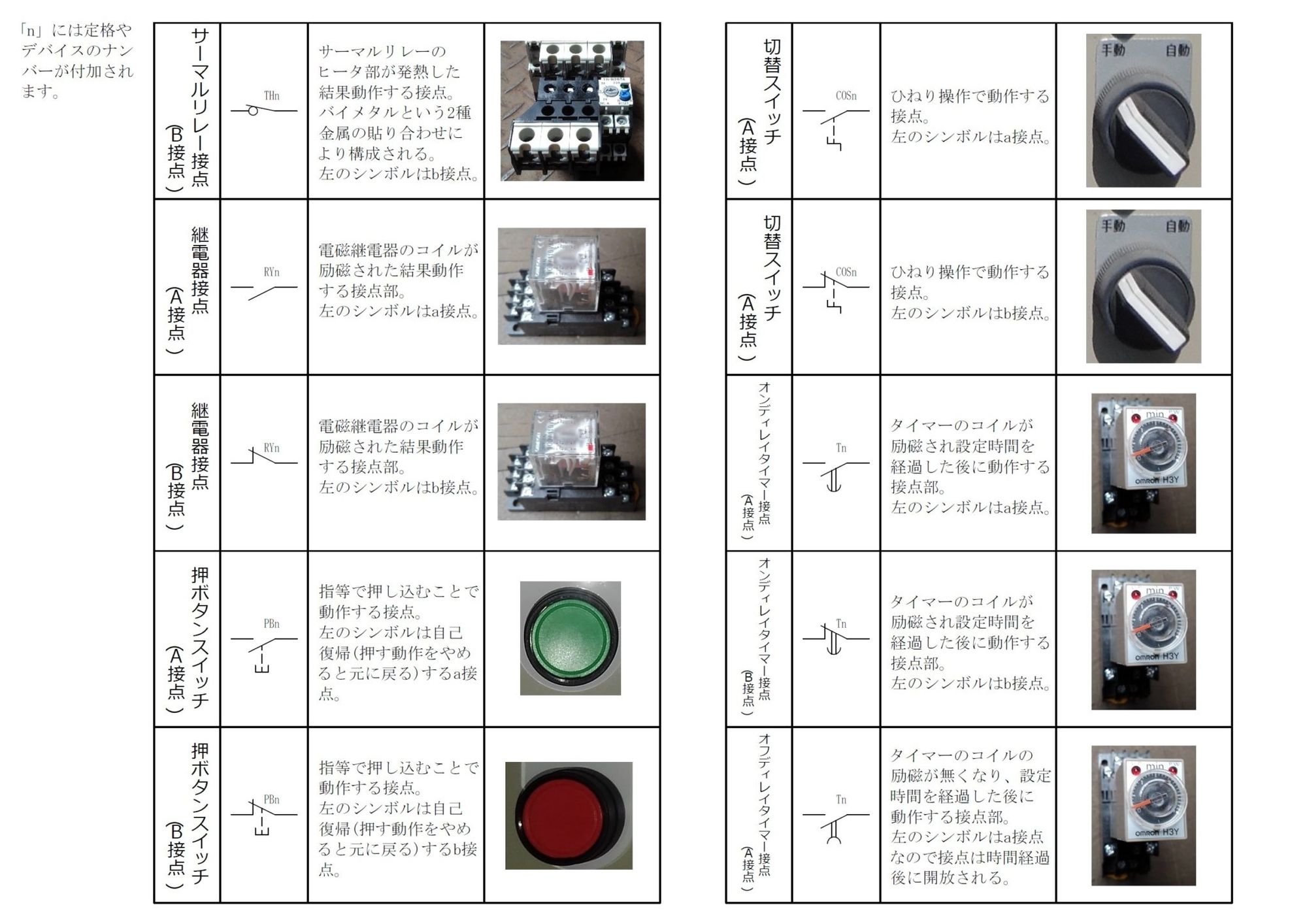

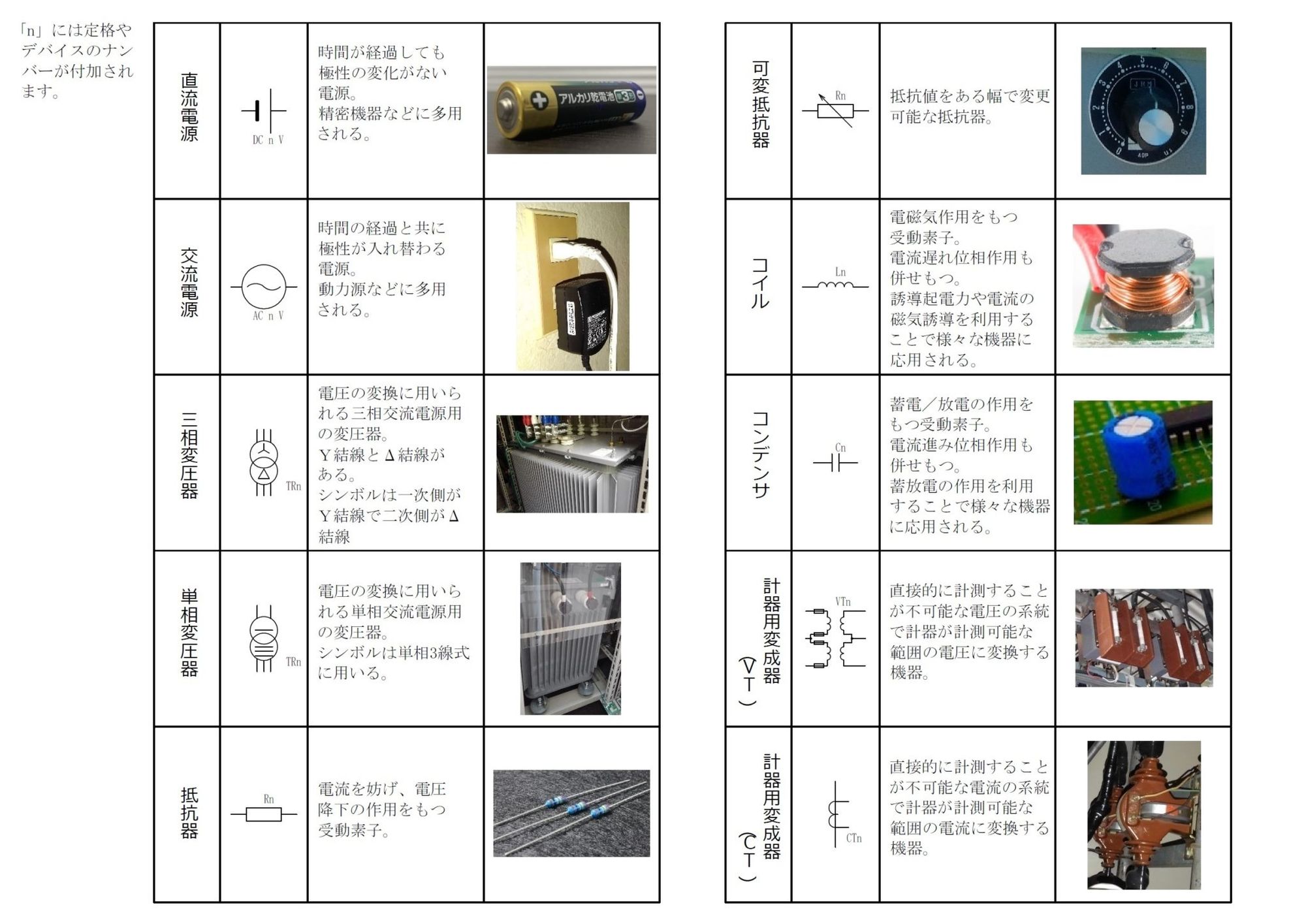

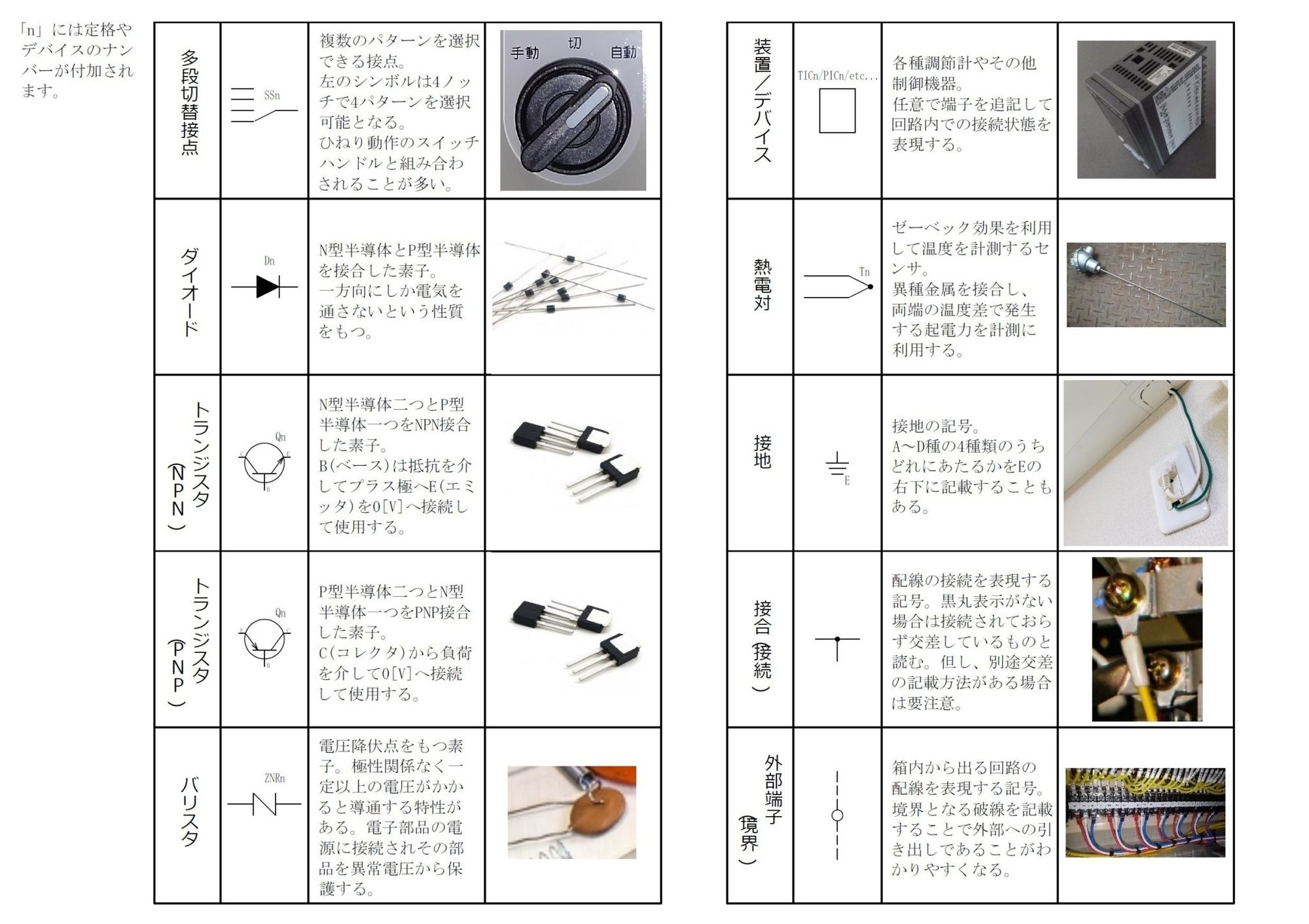

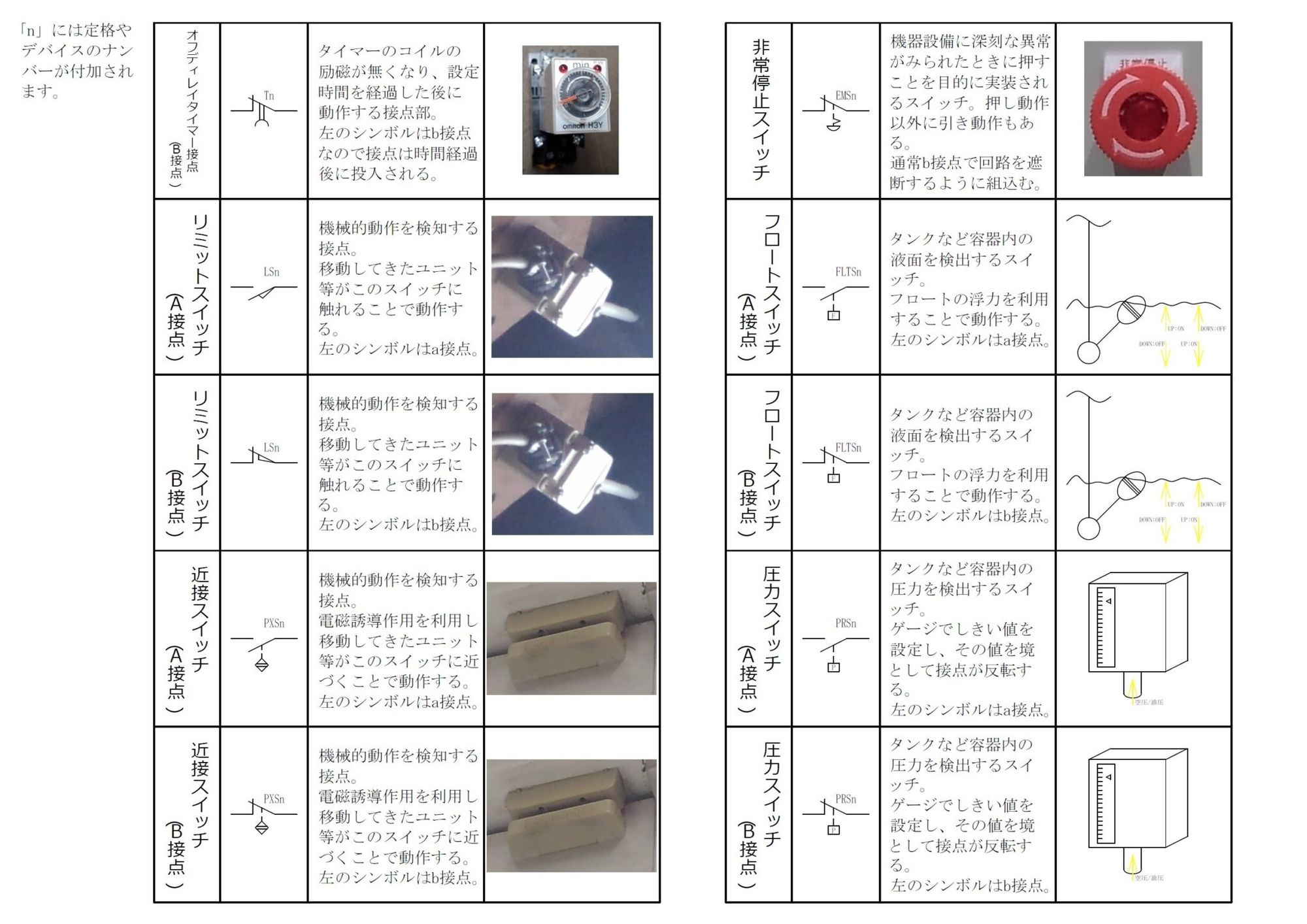

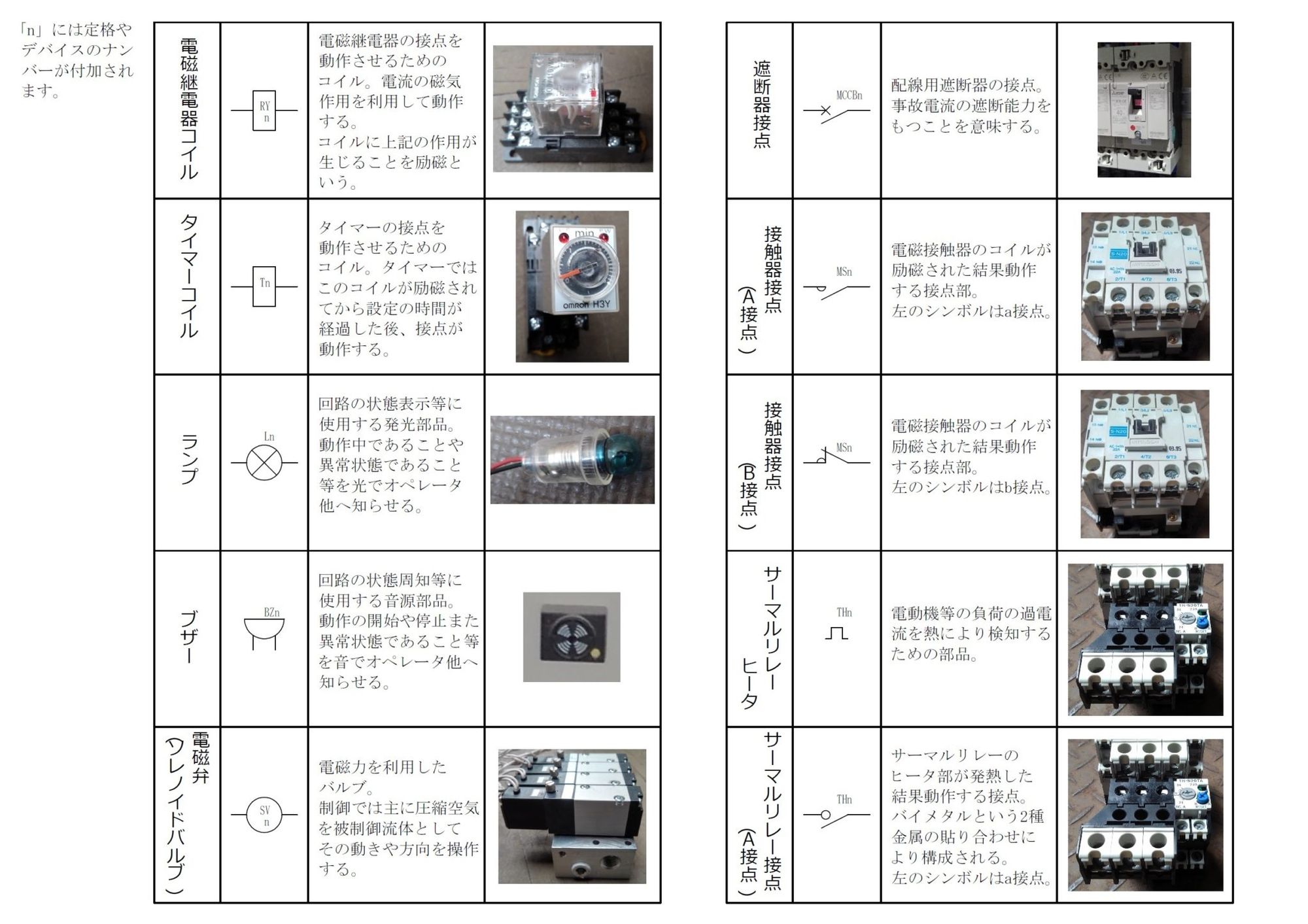

Ký hiệu trong sơ đồ giống như “từ vựng” trong một ngôn ngữ. Chúng được chuẩn hóa theo các tiêu chuẩn như JIS (Nhật Bản), IEC (quốc tế), hay JEM. Dù có hàng trăm ký hiệu, bạn không cần nhớ hết ngay từ đầu. Dưới đây là một số ký hiệu cơ bản thường gặp:

Đừng cố nhồi nhét tất cả ký hiệu vào đầu. Hãy bắt đầu với những cái cơ bản và tra cứu thêm khi cần. Bạn có thể tìm bảng ký hiệu theo tiêu chuẩn JIS hoặc IEC trên mạng. Nếu gặp ký hiệu lạ, đừng lo vì chúng thường không khác nhau quá nhiều giữa các tiêu chuẩn!

3. Nguyên lý cơ bản của dòng điện và mạch điện

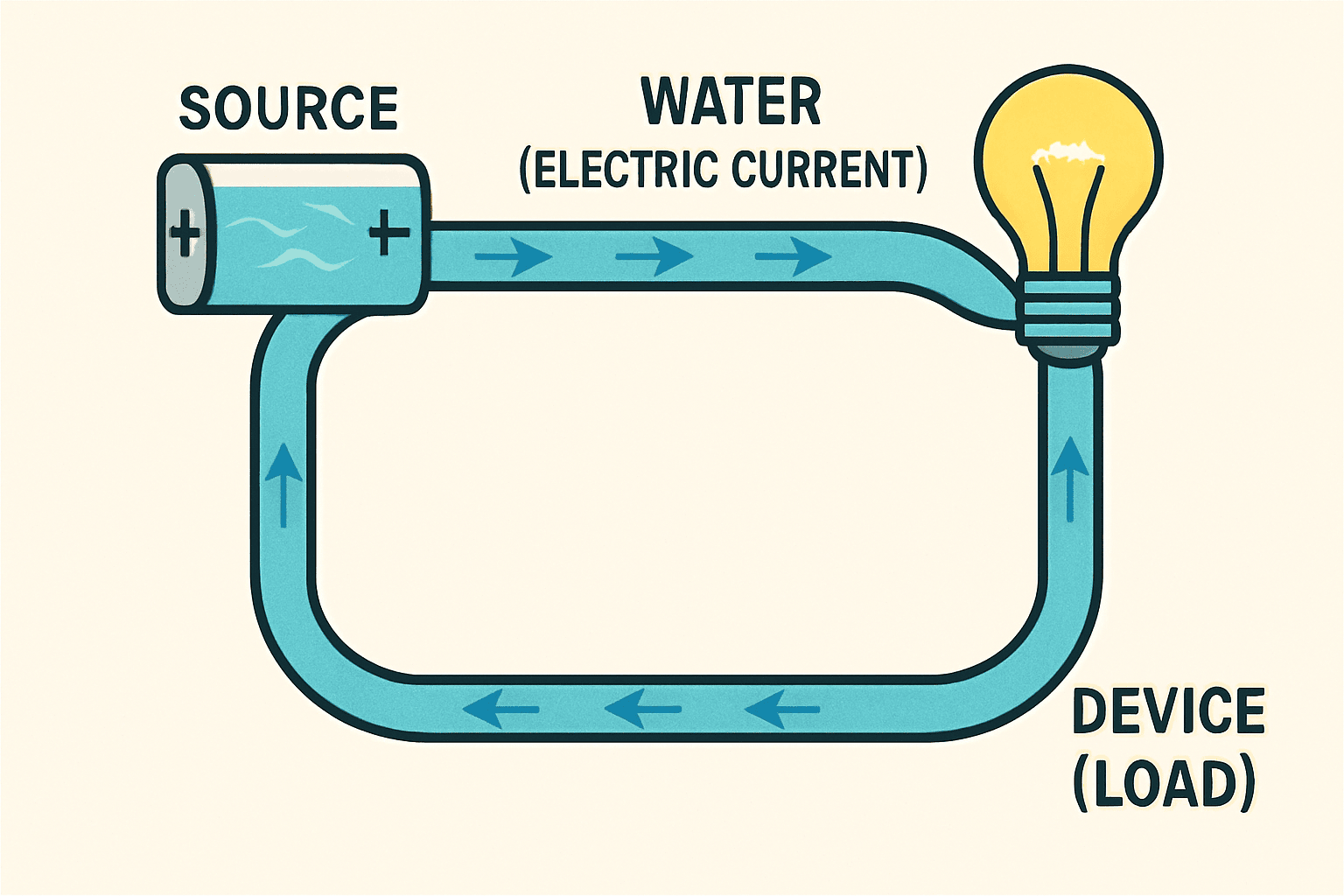

Để hiểu sơ đồ mạch điện, bạn cần biết cách dòng điện hoạt động. Hãy tưởng tượng mạch điện như một hệ thống nước chảy trong đường ống: nước (dòng điện) chảy từ nguồn (pin hoặc máy phát) qua các thiết bị (tải) rồi quay về nguồn, tạo thành một vòng khép kín.

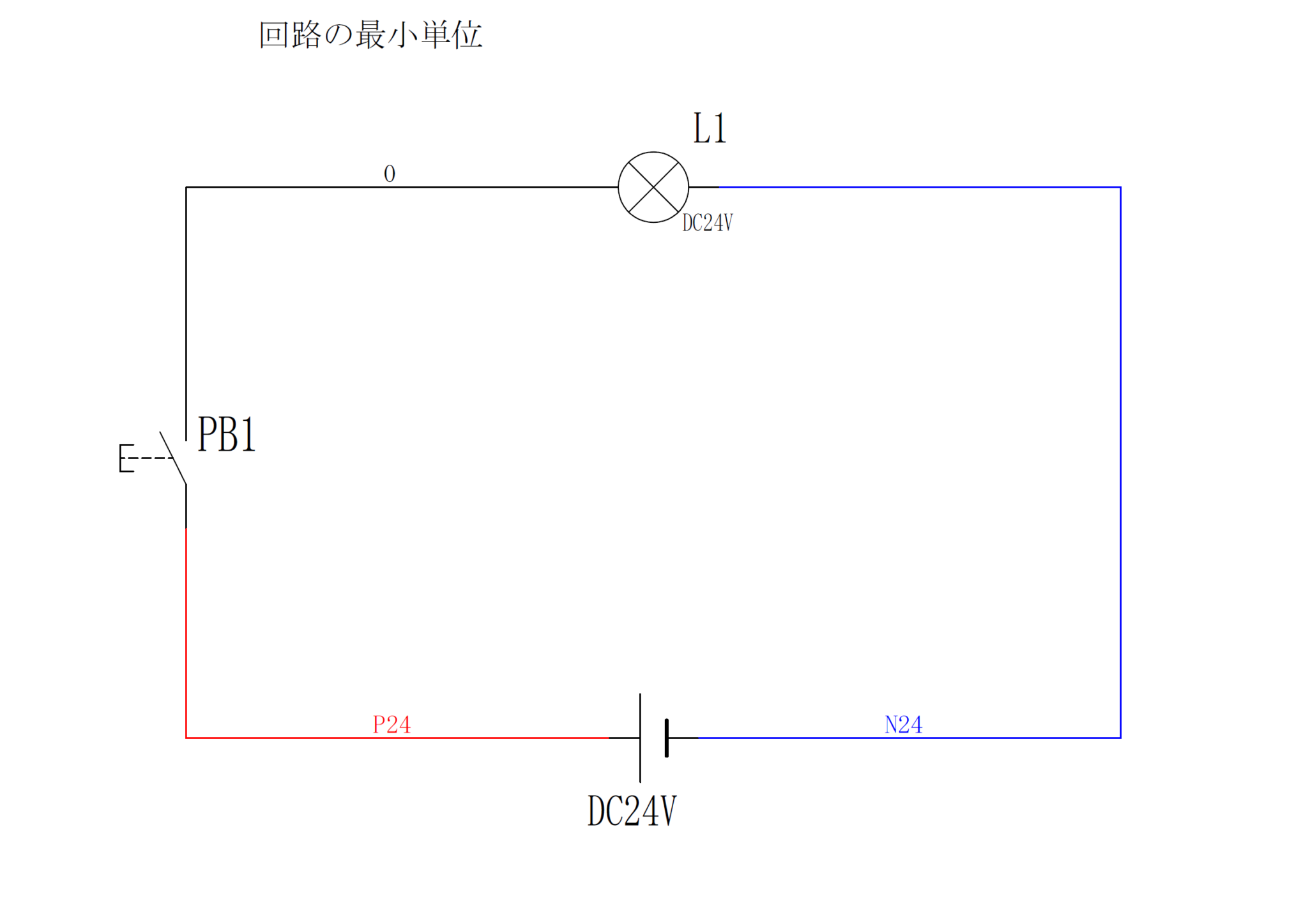

Dưới đây là những nguyên tắc quan trọng: Hãy tưởng tượng một mạch cơ bản gồm pin, công tắc, và bóng đèn. Khi công tắc bật, dòng điện chạy từ cực dương (P24) qua công tắc, bóng đèn, rồi quay về cực âm (N24). Đây là “đơn vị nhỏ nhất” của một mạch điện. Mọi sơ đồ phức tạp đều được xây dựng từ những đơn vị như thế này.

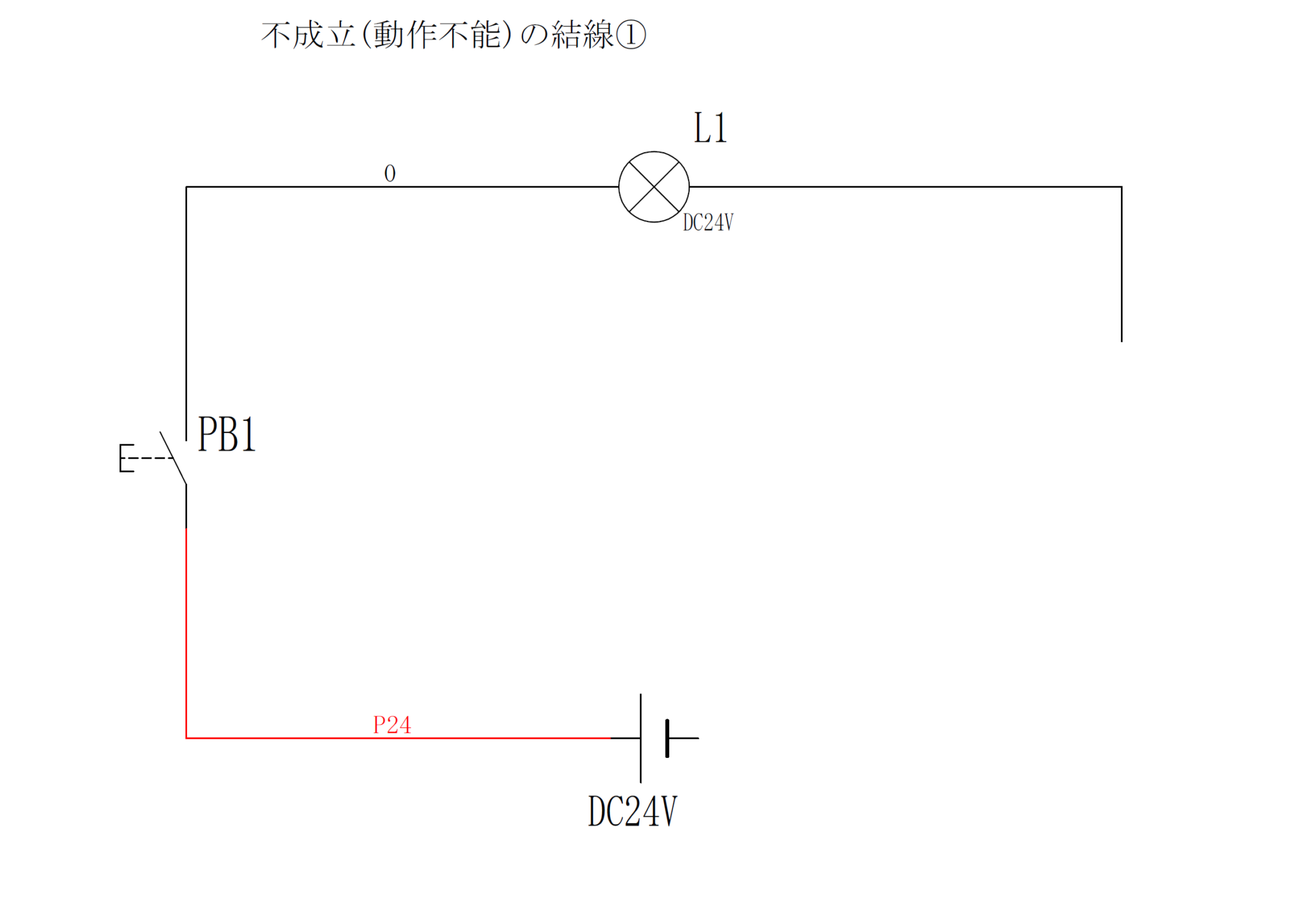

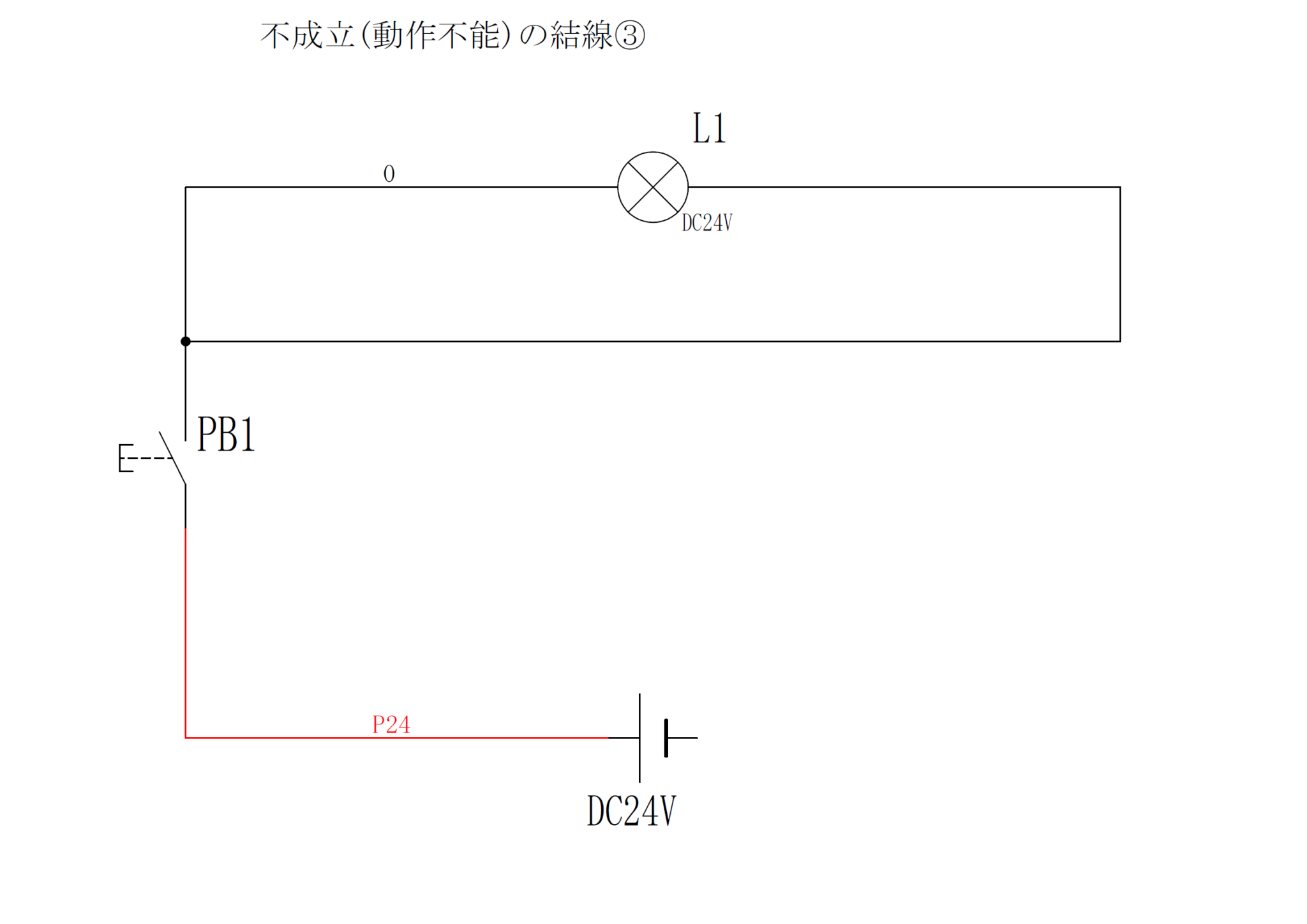

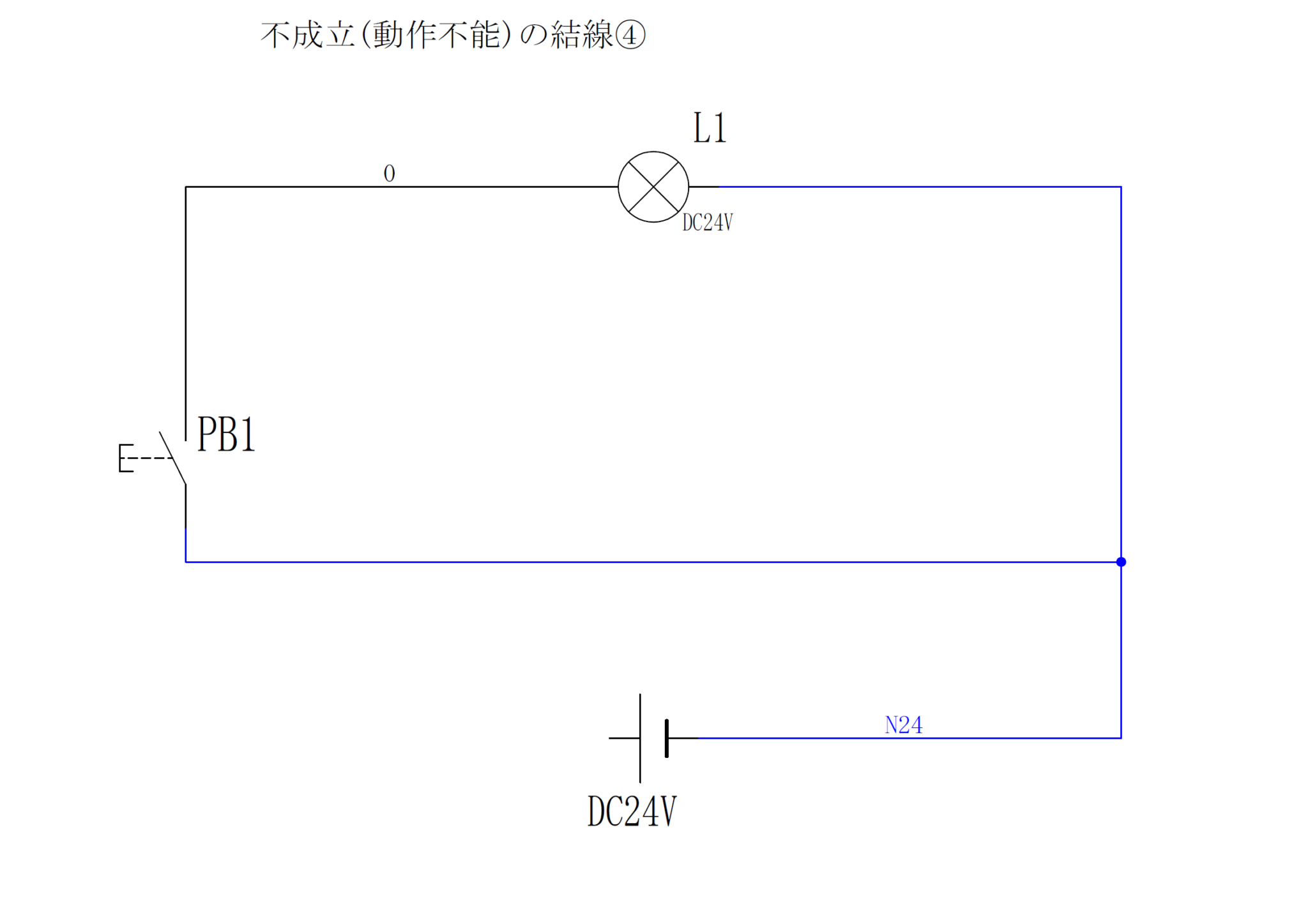

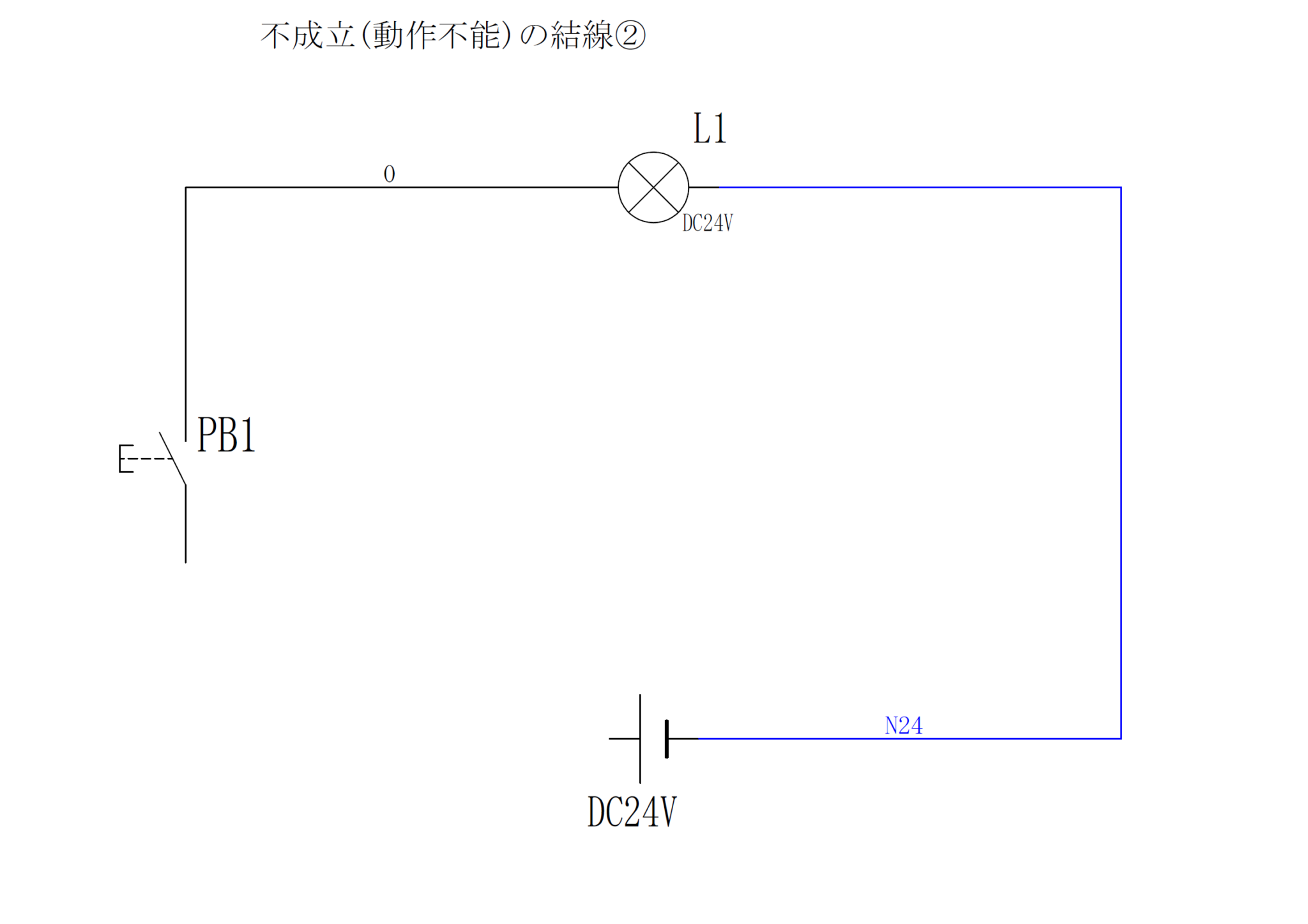

Trong sơ đồ, dây từ cực dương (thường vẽ màu đỏ) đi qua công tắc, đến bóng đèn, rồi về cực âm (thường vẽ màu xanh). Mạch luôn phải tạo thành một vòng tròn hoàn chỉnh. Nếu bạn thấy một sơ đồ có dây dẫn “lơ lửng” không nối về đâu, thì đó không phải mạch điện hợp lệ.

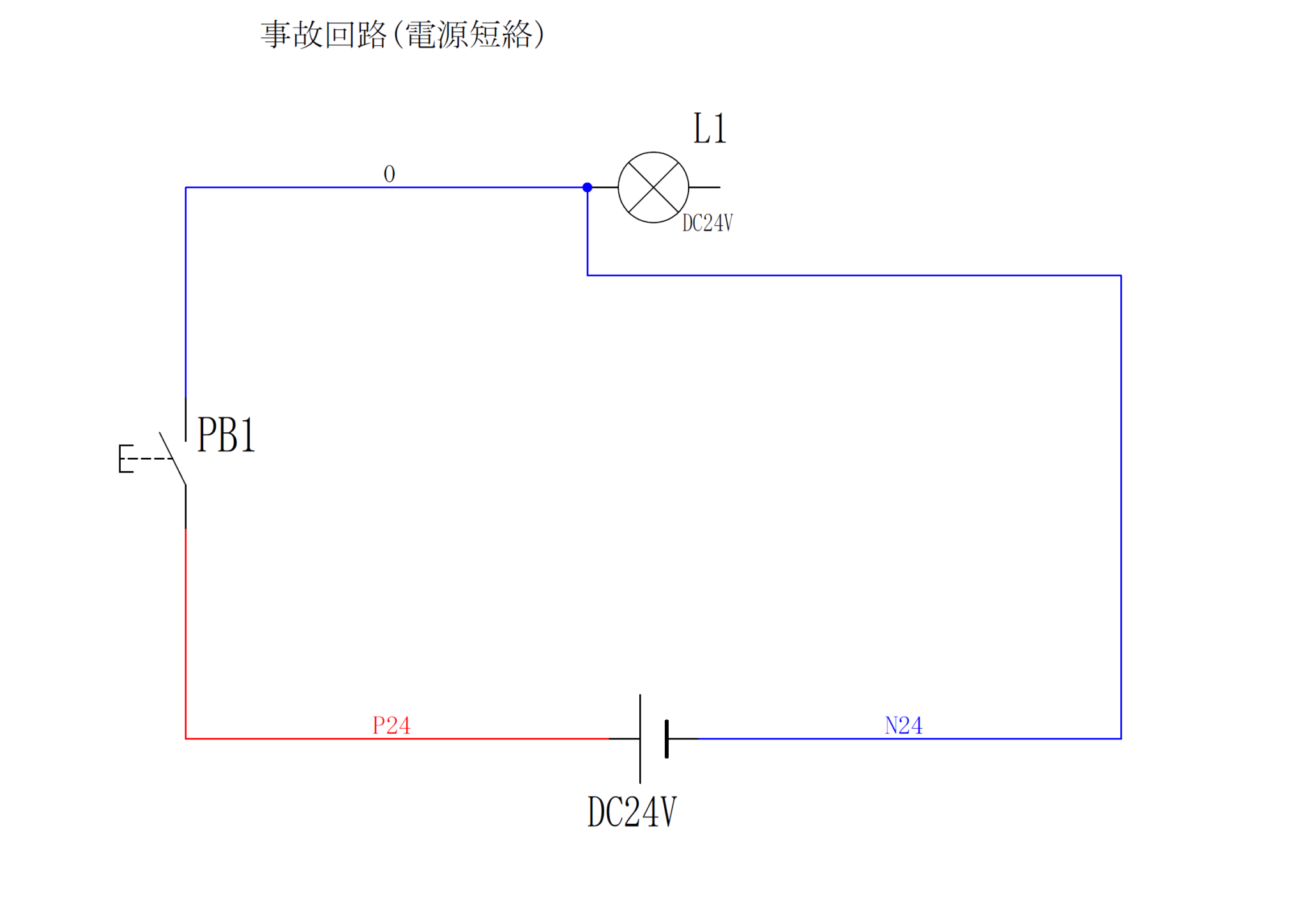

Đoản mạch xảy ra khi bạn nối trực tiếp từ cực dương sang cực âm mà không qua tải. Điều này giống như nước chảy ào ạt qua một đường ống không có van điều tiết, gây nguy hiểm.

Ví dụ: nếu bạn nối thẳng dây từ P24 đến N24 mà không qua bóng đèn, dòng điện sẽ tăng đột ngột, có thể gây cháy hoặc hỏng thiết bị.

Kết luận

Hôm nay, chúng ta đã cùng nhau tìm hiểu những bước đầu tiên để đọc và hiểu sơ đồ mạch điện: từ việc nhận biết các thành phần, ký hiệu, đến nắm bắt nguyên lý cơ bản của dòng điện. Đừng lo nếu bạn vẫn thấy khó khăn  khi mới bắt đầu. Hãy luyện tập bằng cách nhìn vào các sơ đồ đơn giản, thử vẽ lại hoặc tra cứu các ký hiệu.

Bài viết được tham khảo và tổng hợp từ nguồn: chief-engineer.info.

Hãy tiếp tục theo dõi  trong các bài viết tới của VJAU. Đừng bỏ lỡ nhé!

Xuân Thanh
